STEP #24 - LE PAROLE NELLA STORIA



Vengono riportati i grafici sull'uso delle parole inerenti all'oggetto del nostro studio, il barometro. Si è preso come lasso di tempo di osservazione quello compreso tra il 1600, secolo di comparsa di tale strumento, e il 2019. Si nota come il termine barometro fa la sua comparsa esattamente intorno al 1630, anno in cui iniziarono a comparire i primi prototipi. In corrispondenza dello stesso periodo il termine pressione subisce un primo picco, a riprova della stretta relazione tra questi due concetti. Lo stesso non si può dire del termine clima, a contrario di come si potrebbe pensare: il primo picco infatti si osserva intorno al 1780 quando, grazie alla comparsa dei primi palloni aerostatici in Europa, gli aeronauti potevano accompagnare i meteorologi nelle alte zone della troposfera per studiarne i fenomeni climatici. Traducendo i termini in inglese si nota una netta differenza nel caso del barometro: manca infatti quel picco iniziale, probabilmente a causa del fatto he il barometro venne inventato da un italiano (Torricelli).

STEP #23 - LA NORMATIVA

DIRETTIVE EUROPEE: la Direttiva 2014/68/UE del 2014.05.15 classifica i manometri come “accessori di pressione” e, per determinare se è necessaria la contrassegnazione CE, deve tenersi conto dei seguenti criteri:
– Pressione del fondo scala.
– Volume interno.
– Gruppo di fluidi a cui sono destinati.


EN 837-1: questa norma europea definisce i requisiti dei manometri, vacuometri e manovacuometri indicatori a tubo Bourdon in maniera circolare, spirale o elicoidale, di dimensioni nominali tra i 40 e i 250, utilizzate per la misura di pressioni relative fino a 1.600 bar.


EN 837-2: Raccomandazioni per la scelta e installazione di un manometro.


EN 837-3: Manometri a membrana e manometri a capsula. Dimensioni, metrologia, requisiti e assaggi.


EN 837 o UNI EN ISO 5171: 2010: questa norma europea specifica le caratteristiche dei manometri di tipo Bourdon utilizzati in saldatura, taglio e processi analoghi, per misurare la pressione dei gas compressi fino a pressioni di 300 bar, dell’acetilene sciolto e dei gas liquefatti a pressione.


per ulteriori informazioni: https://www.italmanometri.com/normative/

STEP #22 - COME SI USA?

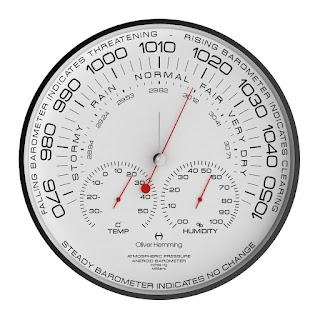

 Ecco una breve guida su come usare correttamente un barometro aneroide, uno dei più diffusi in commercio:

1. TARARE IL BAROMETRO

Lo strumento deve essere tarato in base all'altitudine a cui lo useremo. Individua la piccola vite di regolazione posta sul retro dello strumento; quindi, con un piccolo cacciavite, ruotala lentamente per fare in modo che la lancetta dell'indicatore indichi la pressione atmosferica attualmente presente nell'area in cui ti trovi (il valore può essere tranquillamente trovato su qualsiasi sito internet meteorologico).

       2. POSIZIONARE LA LANCETTA

Ruota il pomello al centro del barometro in modo che la freccia si sovrapponga a quella dell'indicatore (la misurazione ottenuta indica la pressione barometrica attualmente presente nel luogo in cui ti trovi). L'indicatore di riferimento serve a tenere traccia del valore rilevato dal barometro consentendoti di capire prontamente se la pressione atmosferica sta salendo, scendendo o è stabile.

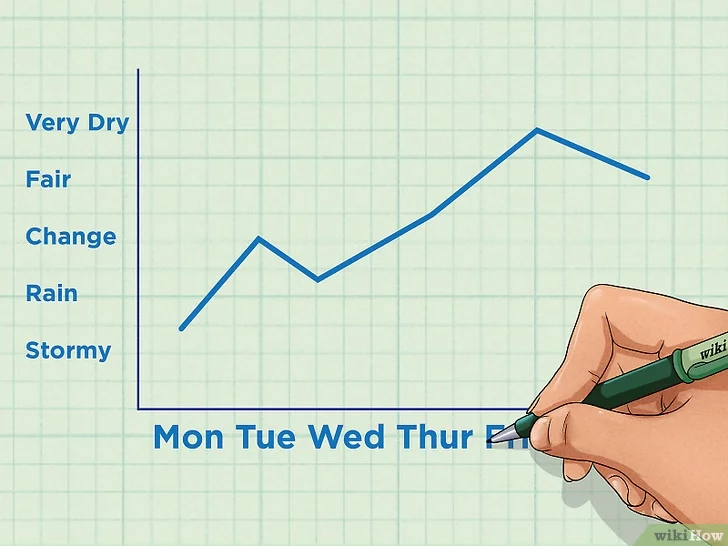

       3. LEGGERE IL BAROMETRO

 La previsione delle condizioni meteorologiche usando un barometro si basa esclusivamente sulle variazioni della pressione atmosferica. Per capire se la pressione sta cambiando o rimane costante, devi eseguire delle misurazioni regolari, a distanza di poche ore l'una dall'altra.  In linea generale, se la pressione scende, significa che il tempo sta cambiando e che ci si può aspettare temporali e pioggia. Quando la pressione dell'aria sale, indica che un sistema di alta pressione si sta muovendo verso la tua località, il che significa che sta arrivando il bel tempo.

per ulteriori informazioni: https://www.wikihow.it/Configurare-un-Barometro

STEP #21- NEI FUMETTI



Ecco una stampa tratta dalla storia "Topolino e la fiamma eterna di Khaloa", numero 304 di "TOPOLINO", in cui il famoso roditore si trova alle prese con la lettura di un barometro, preoccupato del cattivo tempo in arrivo.

STEP #20- IL MARCHIO



Questo è il logo dell'app "Barometro e Altimetro" per dispositivi Android creata da EXA Tools

STEP #19- L'ABBECEDARIO

A - Atmosfera

B - Barometro

C - Cella di carico

D - Densità

E - Ettopascal

F - Fisica

G - Galileo Galilei

H - Herman Neuwirth

I - Ingranaggi

L - Livello del mare

M - Meteorologia

N - Niels Bohr

O - Olosterico

P  - Pressione

Q - Quadrante

R - Rutherford

S - Stevino

T - Torricelli

U - Upanishad

V - Vuoto

Z - Zone di alta o bassa pressione

STEP #18- IL FRANCOBOLLO

Francobollo riportante un barometro

Francobollo sovietico celebrativo del 35esimo anniversario della nascita di Torricelli

Francobollo britannico riportante un barometro



STEP #17- I BREVETTI

 In questo post voglio presentare una selezione di brevetti concernenti le invenzioni e le evoluzioni a cui il barometro  andato incontro nel corso dei decenni:

Numero brevetto: US32836A

Data pubblicazione: 16/07/1861

Inventore: Joseph T. Large

Il barometro di Large

Questa invenzione rappresenta un'evoluzione del barometro a mercurio. L'idea innovativa sta nella realizzazione di coppe di mercurio (poste sul fondo dei tubi barometrici) per mezzo di elastici e gomma indiana atti a prevenire lo scoppio del sacchetto a causa dell'espansione del mercurio. In questo modo si rende lo strumento portatile senza rischi.

Per ulteriori informazioni: https://patents.google.com/patent/US32836?oq=barometer

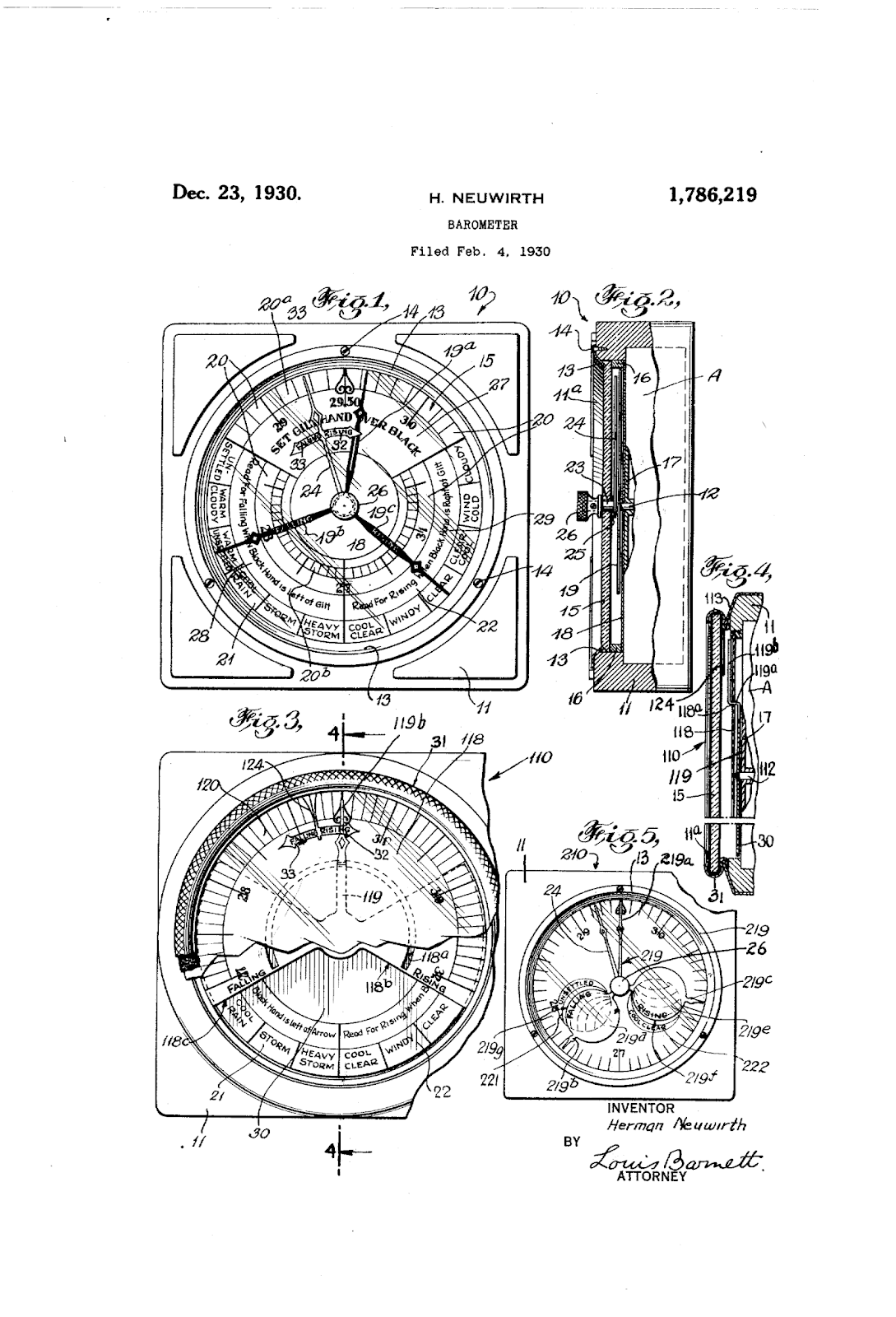

Numero brevetto: US1786219A

Data pubblicazione: 23/12/1930

Inventore: Herman Neuwirth

Il barometro di Neuwirth

Uno scopo dell'invenzione è quello di fornire in barometri di tipo aneroide nuove costruzioni di comparatori a quadrante comprendenti poche parti semplici di terra che formano un insieme apparentemente ordinato, che deve essere prontamente impostato per accertare i cambiamenti meteorologici imminenti, che deve essere economico da produrre e pratico ed efficiente ad un alto grado in uso.

Per ulteriori informazioni: https://patents.google.com/patent/US1786219?oq=barometer

Numero brevetto: US4154110A

Data pubblicazione: 15/05/1979

Inventore: Edward L. Peart, Charlie J. Howard

Immagine tratta dal brevetto ufficiale

Il gruppo barometro è contenuto in una custodia per la visione attraverso un cristallo tenuto in posizione girevole da diversi mezzi di bloccaggio sollecitati a molla che consentono simultaneamente al cristallo di ruotare e impediscono che venga smontato dalla custodia. In particolare, il cristallo ha una flangia periferica, la flangia ha un labbro radiale e i mezzi di bloccaggio sono dita elastiche sporgenti dalla cassa e sopra il labbro. Uno strumento simile a una flangia, inserito tra la flangia del cristallo e le dita, devia le dita lontano dal labbro, consentendo in tal modo la rimozione della flangia dalla cassa del barometro.

Per ulteriori informazioni: https://patents.google.com/patent/US4154110?oq=barometer

STEP #16- ANATOMIE

 In questo post voglio presentare alcune immagini di componenti interne di un barometro (ovviamente la scelta ricade su barometri metallici piuttosto che su quelli tradizionali a mercurio per cui le immagini sarebbero abbastanza fine a sè stesse).

Vista esplosa di un manometro a molla

Sezione di un altimetro che sfrutta il funzionamento di un barometro aneroide

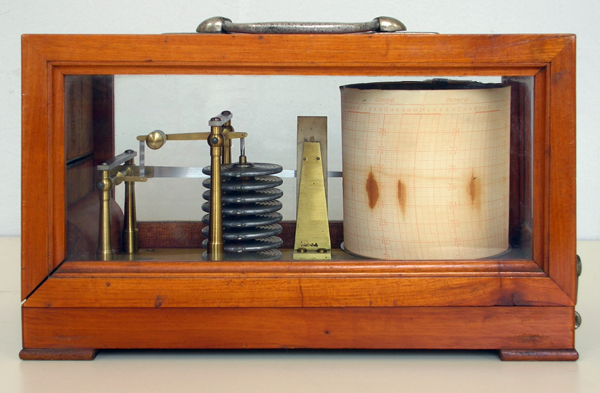

Barometro aneroide registratore Richard Frères Paris, esposto al Museo MITI

STEP #13- LA PUBBLICITA'

 In questo post voglio presentarvi alcuni annunci pubblicitari dedicati al nostro strumento. Ho scelto appositamente annunci più datati per far notare come, anche allora, le tecniche di marketing fossero orientate alla creazione del bisogno dell'oggetto, più che a una sua descrizione. Si noti anche il piccolo spazio che veniva effettivamente dedicato al prezzo di vendita dell'oggetto stesso.

STEP #15- I NUMERI

 In questo post voglio approfondire il lao numerico del nostro strumento, ovvero i valori che possiamo leggere su di esso.

Barometro

La pressione atmosferica indicata dal barometro cambia in base all’evoluzione del peso dell’aria ambiente. Si misura in ettopascal (hPa), talvolta in millibar (mb), e oscilla tra 960 e 1060 hPa. La lancetta del barometro si sposta quando cambia la pressione: al di sotto di 1013 hPa, indica una depressione, al di sopra di 1013 hPa, un anticiclone. I professionisti si riferiscono generalmente alla pressione rilevata a livello del mare, ovvero alla pressione corrispondente, in teoria, all’altitudine zero. Poiché questa pressione corrisponde in media a 1013 hPa, si utilizza questo valore come punto di riferimento.

Se consideriamo invece un normale barometro utilizzato dall'Arpa Piemonte:

Barometro normalmente usato nelle stazioni di rilevamento Arpa Piemonte

CARATTERISTICHE TECNICHE:

- Campo di misura 600 ÷ 1100 hPa

- Precisione: ± 0.5 hPa fra -10 e +50 °C

- Sensibilità: migliore di 0.1 hPa

- Risoluzione: 0,1 hPa

- Temperatura di funzionamento: -40 ÷ +60 °C

- Dimensioni: 60 x 60 x 29 mm

- Peso: 125 g

STEP #14- LA TASSONOMIA



Questa è una schematizzazione della tassonomia del barometro. Questo strumento infatti, come già detto in un precedente post, viene usato soprattutto nel campo della Meteorologia, una branchia delle Scienze dell'atmosfera, materia che studia tutti i fenomeni fisici che avvengono nella nostra atmosfera. Quest'ultima è a sua volta un ramo delle Scienze della Terra che invece si occupa in generale dei fenomeni sia geofisici che atmosferici del nostro pianeta. Infine questa materia non è che un caso particolare del più grande campo che è la Planetologia, ossia lo studio dei corpi celesti (non solo i pianeti) del nostro Sistema Solare.

STEP #12- NEL CINEMA

Ebbene sì, anche il barometro è stato una "star" dello spettacolo!!! Più precisamente, lo è stato del mondo dei cartoni animati, essendo usato spesso dai famosi Ghostbusters nella serie animata "The real Ghostbusters" e "Extreme Ghostbusters". Nell' episodio intitolato "Flip side" andato in onda il 17/09/1988, presente nella prima serie, Egon, uno dei fondatori degli acchiappafantasmi, sfrutta un analizzatore barometrico per dimostrare che la comparsa di un tornado nel bel mezzo di Central Park non fosse legato a effetti atmosferici (il barometro non rivelava alcuna differenza barometrica nelle sue vicinanze) ma solo a effetti paranormali.

Egon alle prese con la misurazione del fenomeno

I valori registrati dall'analizzatore: si nota come la lancetta sia fissa nel centro, indicando l'assenza di salti di pressione

per ulteriori informazioni visitare: https://ghostbusters.fandom.com/wiki/Barometric_Analyzer

STEP #10- I LIBRI

 In questo post voglio presentarvi una bibliografia comprendente testi in cui approfondire le informazioni sul barometro:

• Autore sconosciuto, Il barometro aneroide, sua storia e descrizione, Roma, Barbera, 31 dicembre 1874.
• Giuseppe Lais, Studi sul barometro aneroide. Osservazioni utili, tipografia delle belle arti, 1 gennaio 1871.
• Guido Grassi, Sulla misura delle altezze mediante il barometro, Libraio editore, 1876
• Evangelista Torricelli, Lezioni accademiche d'Evangelista Torricelli mattematico, e filosofo del sereniss. Ferdinando 2. gran duca di Toscana, Sapienza - Università di Roma, nella stamp. di S.A.R. per Jacopo Guiducci, e Santi Franchi, 1715.
• Francesco Faa di Bruno, Nuovo barometro a mercurio, Biblioteca Nazionale austriaca, Stamp. Reale, 1870

STEP #11- I COSTRUTTORI

 Ecco una lista delle principali aziende produttrici di barometri e strumenti affini al mondo:

• SEBA Hydrometrie GmbH: fondata nel 1967 a Oberbeuren da Dionys Fröhlich e Wolfgang Marxer. I primi prodotti includevano dispositivi di misurazione idrometrica, principalmente per la gestione dell'acqua. Ora l'azienda è attiva a livello internazionale: nel campo dell'idrologia, meteorologia e acque reflue, è uno dei principali produttori mondiali di sistemi di misurazione ambientale.

Sito web: https://www.seba-hydrometrie.com

• KELLER AG FÜR DRUCKMESSTECHNIK: Leader di mercato nella produzione di trasduttori e trasmettitori di pressione isolati, fu fondata nel 1974 da Hannes W. Keller, l'inventore della cella di misurazione integrata al silicio. La sede è a Winterthur, in Svizzera. L'azienda è totalmente a condizione familiare ed è certificata ISO 9001: ciò significa che i valori misurati possono essere completamente ricondotti agli standard nazionali.

Sito web: https://keller-druck.com
